メッシュホースを純正ライクに!?

ブレーキホースの話です。流行りの?純正ライクな ( 純正っぽい ) ホースを製作し、取り付けます。

赤・青カラーのアルマイトでレーシーな雰囲気が漂う、アルミフィッティングも大好物な私ですが(笑)、今回はなんとな~く、流行りに乗って?ステンレスのフィッティングを使用し、ホース部分にはカバーを被せ、地味目な「純正ライク仕様」にしてみます。今回の記事、アレやコレやと、まとまりがないのですが、実は一番紹介したいのは、ホースカバーの・・・

- 注意 -
ブレーキホースの脱着作業になります。自分の単車を自分で整備する事を前提に情報を紹介しています。分解整備云々はもちろんですが、安全に関わる重要な箇所です。少しでも不安なかたは認証工場で相談、整備なさってください。よろしくお願いします。



概要?

交換前は、マスター側のバンジョーボルトに「ダブル用」を使い、それにセットされた2本のホースを左右のキャリパーに直接持っていく、いわゆるダブルのストレート繋ぎ仕様。

これを今回は「こだわりの!?地味目な見た目」だけでなく、取り回しも純正同様に変更です。

取り回しも同様に、その狙いは・・・

純正同様のホースジョイントを使った分岐仕様のほうが、よりカッチリしたダイレクトな操作感になるらしい・・・

1本+1本=2本・・・が、ダブルのストレート仕様だとすると

0.5本+0.5 本+0.5 本=1.5 本・・・が、分岐仕様。

 ↑ ずいぶん適当ザックリな見方ですが(笑)!

分岐仕様だと、ジョイントからマスターまでの上半分は、ダブルのストレート仕様と比べると 0.5 本分少なくなるわけです。その分、圧力を加えたときの、逃げ ( ホースの膨らみ ) が少なくなることで、操作感が・・・っということらしいです。

ちなみにですが、ブレーキフルードは非圧縮性の流体だそうです。

なので、圧縮されるフルードの量が少なくて・・・ではないみたいです。

ホースの制作

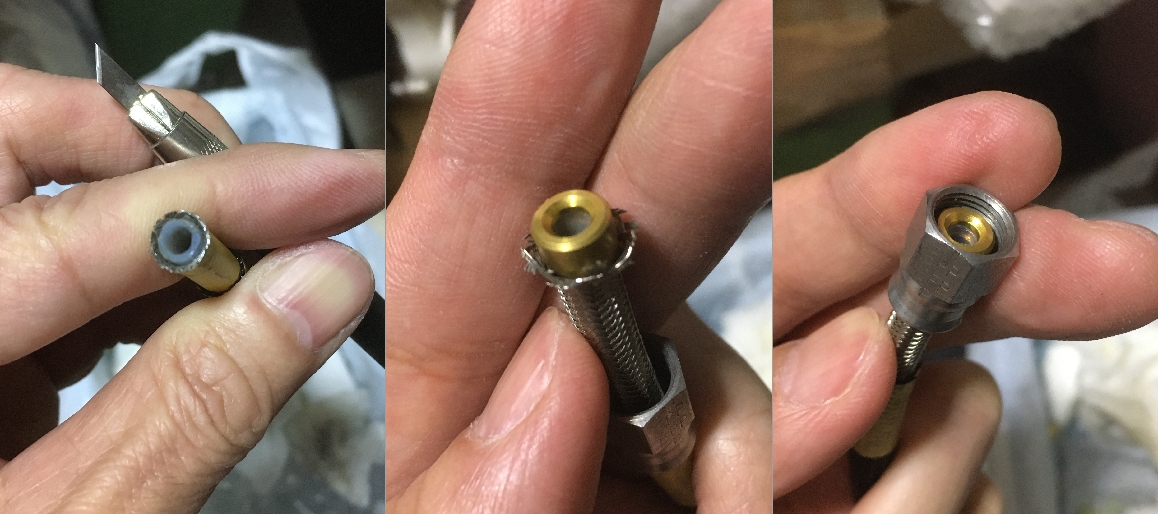

作り方は・・・

ホースを切って、オリーブを押し込み、フィッティングをねじ込んで・・・です(笑)。フィッティングは、アールズのステンレスを使用しています。

使用する工具はフレアナットレンチ。「ASAHI」さんのこのレンチ、とっても安くて、良い物なんだけど、もう少し薄ければなぁ・・・。

詳しい作り方は「長野2輪」さんのサイトがわかりやすいです。リンクフリーということなので・・・勝手にリンク(笑)。

ちなみに・・・

ホースの切断は、リューターに切断砥石で行いました。

ホースジョイント

純正ホースジョイントは手元にありませんので(笑)、購入するしかないのですが・・・

アルミの塊ですからね。中古品で問題ないでしょう・・・なのですが、GPZ900Rっとなると、なんでも高値が付くような気が・・・なので!

ZX-10

GPX-250R-Ⅱ

FX-400R

あたりから・・・ZX10以外はレアすぎて逆に中古で出ないんじゃ(笑)?

ネジ山がやられているのは勘弁なのでホース付き、しかも純正ゴムホース付きが安全かな?一度も交換してないか、車検時にバイクショップで交換してそうな・・・

っで、ZX-10用を90円で落札!送料が1210円!合計1300円で落札です。

新品だと3000円くらい?

ホースの長さ

実際の数値は載せませんが、参考程度に写真を・・・

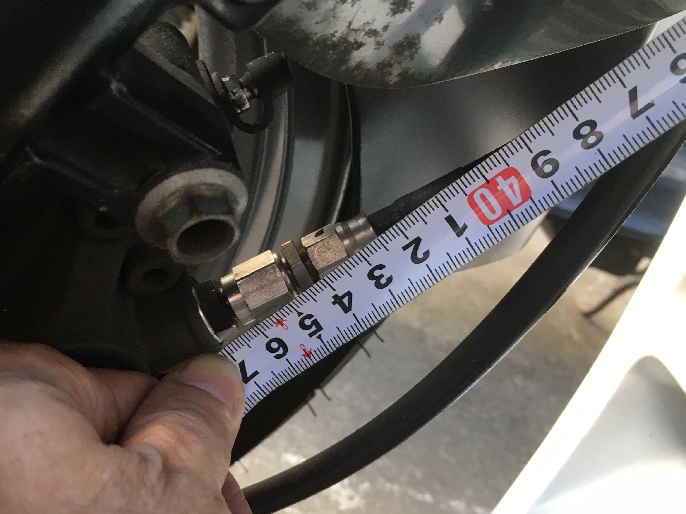

分岐より下は、フロントタイヤを浮かせた状態でも大丈夫な長さで。

キャリパーアダプターでつなぐ仕様。

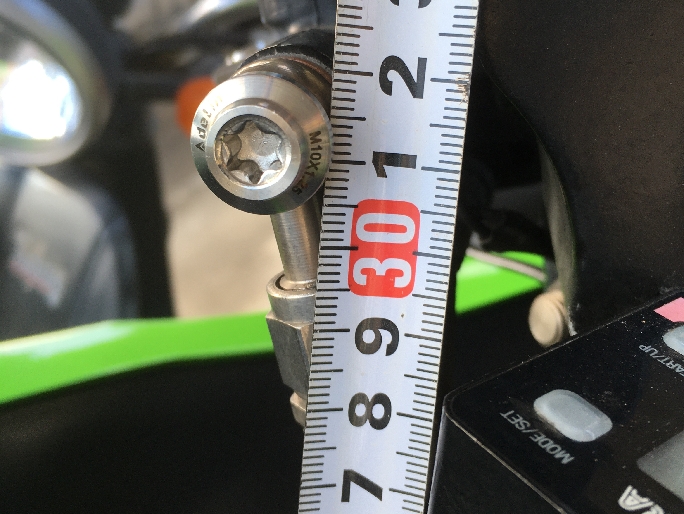

分岐より上は・・・

ブレーキレバーの角度 ( ホルダーのセット具合 ) で、長さが変わります。

レバーを下に垂らすのなら短め、上に起こすのなら長めになります。

・・・少し余裕をもたせて採寸してもいいんじゃない?

いや!

「逃げ」を少なくするために

  取り回しまで変更したんです!

ここは、できるだけ詰める方向で(笑)!

・・・実は、取り付けてから「あと5~10㎜長くてもよかったなぁ・・・」と、少しだけ後悔・・・詰めすぎた(笑)。

純正のホースジョイントの場合は、三つ又にジョイントをボルト止めするため、ストレートの時よりも自由度が少ないです。

ホースカバー

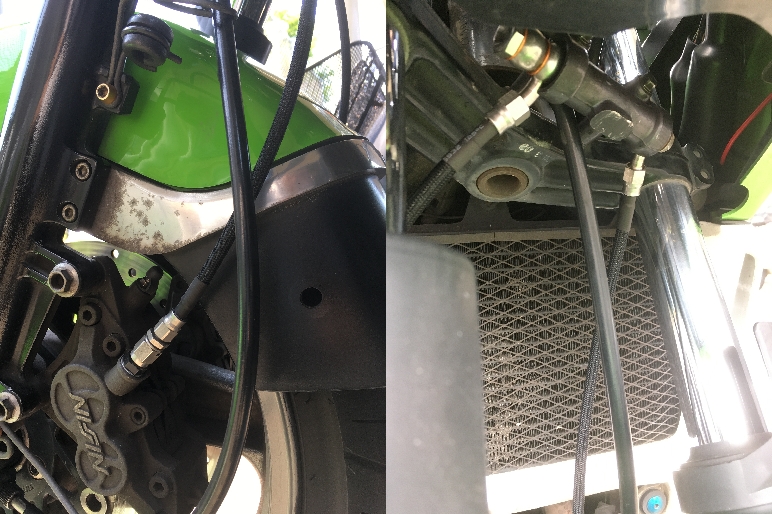

ホースカバーいい感じでしょ?

スピードメーターケーブルの取り回し・・・あってます?(笑)↑

なにげに、今回の記事の目玉!?は・・・

これを紹介したかったんです!!

スパイラルチューブ!でもなく、吊るしのホースによくあるビニールチューブでもなく・・・

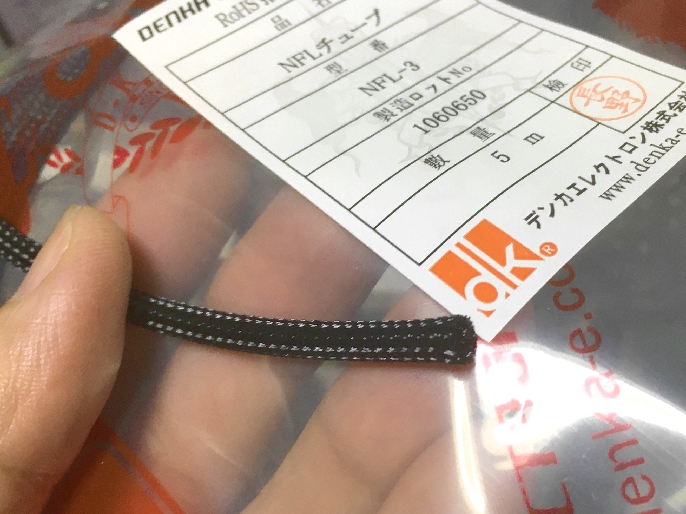

DENKA ERECTRON の NFLチューブ

型番 NFL-3

 ↑ ポチッとするとモノタロウさんにリンクしてます。

を使ってみました。

本来は、電気関係の保護チューブなのかな?

商品説明には・・・

「耐摩耗性、耐薬品性、耐候性に優れ、極めて高い不変性を持っています。」

・・・っと、あります。



このチューブ、ひとクセありまして・・・

縮ませると径が広がり、伸ばすと径は狭くなります。

っで、チューブのかぶせ方なんですが・・・

入ったからと、引っ張ると・・・

「ぬぅ~・・・」

まぁ、やってみればわかるのですが!?(笑)、縮めながらかぶせていって、送って、送って・・・です(笑)。

切った端は、解れそう ( 商品説明には ” ほつれない ” っとあります ) なので ( 見た目のためにも ) 熱収縮チューブで処理です。

耐久性

バイクに使うとなると、紫外線とか雨風とか、いろいろあるんで耐久性は今のところ「?」です・・・

!?

先ほども書きましたが!ブレーキホース用のカバーではナイ!!っということです(笑)。電気関係のものを勝手に!つかっているわけで・・・なので「?」です。

っが、純正ライクにこだわる方には・・・

メッシュホースで高性能化!っで、玄人受けする?この見た目、見逃すわけにはいかないのでは?

/// 耐久性の面で、不具合が出ましたらこちらで追記いたします。///

操作感は・・・

それから、操作感云々ですが・・・

伝説通り?(笑)の結果だと思います!

ダブルのストレートよりも、カッチリしたダイレクトなフィーリングに変わった「気」がします!

・・・いや、変わったな!

なので、伝説ではなく・・・

信じるか信じないかは・・・。

交換前の配管内に、びみょ~にエア噛みがあったのに気が付いてなくて・・・

今回の作業で、しっかりエア抜きされて・・・

当然ですが、フルードもあたらしくて・・・も、あるのかもしれません(笑)。
